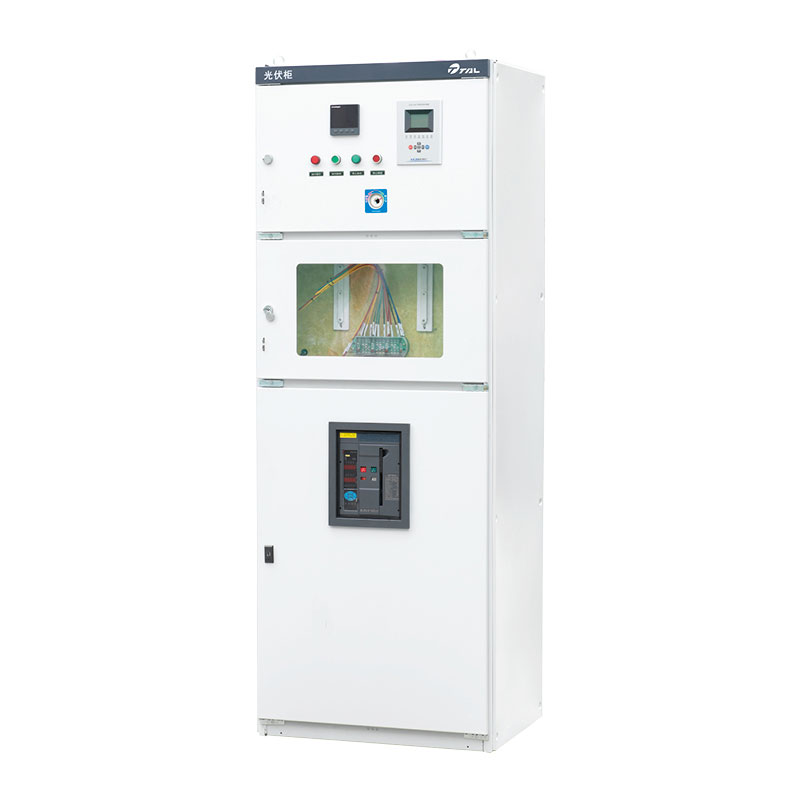

Aurinkosähköverkkoon kytketty pienjännitekaappi

Tailin tehtaan toimittama aurinkosähköverkkoon kytketty pienjännitekaappi kerää aurinkosähköinvertterin tuottaman sähköenergian ja vastaa sen turvallisesta siirtämisestä kuormille ja sähköverkkoon. Samalla siinä on kattavat suojaus-, valvonta- ja aikataulutoiminnot.

Päätoiminnot

Aurinkosähköverkkoon kytketty pienjännitekaappi ei suinkaan ole yksinkertainen "kytkentärasia". Se suorittaa seuraavat avaintoiminnot:

1. Sähkönotto ja jakelu

· Kokoelma: Yhdistä useiden aurinkosähköinvertterien vaihtovirta yhdeksi tai useaksi päävirtalähteeksi piirit lähetyksen tehokkuuden parantamiseksi.

· Jakelu: Kohdista kerätty teho järkevästi paikallisille kuormille (käyttäjien omaan käyttöön) ja siirrä jäljellä oleva sähkö verkkoon.

2. Verkkoliitäntäpiste

· Tämä on laillinen rajapiste aurinkosähköjärjestelmän ja verkon välillä. Verkkoyhtiöt yleensä vaativat mittaus ja valvonta tässä vaiheessa sen varmistamiseksi, että aurinkosähköjärjestelmällä ei ole haitallisia vaikutuksia ruudukko.

3. Kattavat suojatoiminnot

· Ylikuormitus- ja oikosulkusuojaus: Käytä katkaisimia, jotta liiallinen virta ei vahingoita laitteita tai aiheuttaa tulipaloja.

· Vastavirtasuojaus (tarvittaessa): Kun sähköntuotanto ylittää kuormituksen sähkönkulutuksen, estää tehon syöttämisen takaisin ylemmän tason muuntajaan (joissakin sovelluksissa se on kielletty).

· Saaristovaikutussuoja: Tämä on verkkoon kytketyn järjestelmän ydinturvallisuustoiminto. Kun verkko on sammutettuna, on tarpeen irrottaa aurinkosähköjärjestelmä nopeasti verkosta, jotta aurinkosähkö ei pääse sähkön siirtyminen katkaisulinjoihin vaarantaa sähköverkon huoltohenkilöstön turvallisuuden. Vaikka invertterissä itsessään on tämä toiminto, käytetään yleensä jakokaappia varasuojana.

· Yli-/alijännite, yli-/alitaajuussuojaus: Valvo verkkoparametreja. Kun poikkeama havaitaan, toimi välittömästi laitteiden ja verkon suojaamiseksi.

· Ylijännitesuoja: Estä ylijänniteiskuja, kuten salamaniskuja, vahingoittamasta kalliita inverttereitä ja muita varusteita.

4. Valvonta ja mittaus

· Älykkäät mittarit: Asenna kaksisuuntaiset mittarit mittaamaan tarkasti aurinkosähkön tuottamaa tehoa syötetään verkkoon ja sähkö otetaan verkosta. Nämä ovat sähkölaskujen laskun perusta.

· Valvontalaitteet: Tarkkaile parametreja, kuten jännite, virta, teho, tehontuotanto, tehokerroin todellisuudessa aika virta-/jännitemuuntajien, tehomittareiden jne. läpi.

5. Kytkentä ja ohjaus

· Järjestä irrotuskytkimet, kontaktorit jne. manuaalisen tai automaattisen kytkennän ja irrottamisen helpottamiseksi toimintoja, jotka helpottavat laitteiden huoltoa ja korjausta.

Anna seuraavat tiedot, niin voimme tarjota parempia palveluita.

Paremman yhteydenpidon ja tarkan tilauksen helpottamiseksi toimita meille yksirivinen kaavio aurinkosähköjärjestelmääsi.
