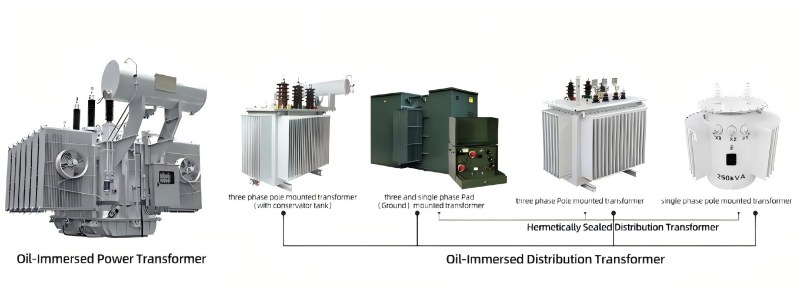

Öljyupotettu tyyppinen muuntaja

TAILI on öljypohjaisten muuntajien valmistaja ja toimittaja. Tuotteemme ovattehomuuntajatjossa rautasydän ja käämit (kelat) upotetaan kokonaan erityisesti valmistettuun eristävään öljyyn (muuntajaöljyyn) ja öljy toimii pääeristeenä ja jäähdytysaineena.

Päärakenneosat:

1. Muuntajan runko

Ydin: Piiteräslevyjen pinoamisesta muodostettu magneettipolku, maadoitettu.

Käämitys: Korkea- ja matalajännitekelat, jotka on valmistettu kupari- tai alumiinilangoista, ydinkomponentti sähkömagneettisen muunnoksen tuottamiseen.

2. Öljysäiliö ja eristysöljy

Öljysäiliö: Teräslevyillä hitsattu, pystyy pitämään muuntajan rungon ja eristävän öljyn, vaatii tiivistämisen.

Eristysöljy: Yleensä mineraaliöljy. Tarjoaa eristys-, lämmönpoisto- ja valokaaren sammutustoiminnot.

3. Jäähdytysjärjestelmä

Öljyn luonnolliseen konvektioon tai pakotettuun kiertoon perustuen lämpö siirtyy sisäpuolelta öljysäiliön lämmönpoistolaitteisiin.

Yleisimmät jäähdytysmenetelmät:

· ONAN (öljyyn upotettu itsejäähdytys): Lämmönpoisto öljyn ja ilman luonnollisen konvektion kautta (laatikon seinät tai lämmönpoistorivat). Sopii pienille ja keskikokoisille muuntajille.

· ONAF (öljyllä varustettu ilmajäähdytys): Asenna tuulettimet lämmönpoistolaitteisiin pakottaaksesi ilmajäähdytyksen. Lisää kapasiteettia.

· OFAF (voimakas öljyilmajäähdytys): Käytä öljypumppuja pakottamaan öljyn kiertoa ja vahvistamaan pakotettua ilmajäähdytystä. Käytetään suurille muuntajille.

· OFWF (voimakas öljyvesijäähdytys): Käytä öljypumppuja öljyn kierrättämiseen ja kuuman öljyn jäähdyttämiseen vesijäähdyttimien läpi. Taotut muuntajat tai alueet, joissa on riittävästi vettä.

4. Suojaus- ja valvontajärjestelmä:

· Öljysäiliö (öljytyyny): Säätää öljyn määrää lämpötilan muutosten mukaan, vähentää öljyn ja ilman välistä kosketusaluetta ja viivyttää öljyn vanhenemista.

· Absorber (hengittäjä): Sisältää silikageeliä, joka imee kosteutta öljysäiliöön tulevasta ilmasta.

· Kaasurele (kaasurele): Asennettu öljyputkeen, kun sisäpuolella tapahtuu pieni vika tai vakava vika aiheuttaa öljyn virtauksen kiihtymisen, se lähettää signaalin tai laukeaa. Tärkein ei-sähköinen suoja.

· Räjähdyssuojattu putki (paineenrajoitusventtiili): Kun sisäinen paine nousee jyrkästi, rikkoo räjähdyssuojatun kalvon tai avaa venttiilin vapauttaakseen painetta, mikä estää öljysäiliötä räjähtämästä.

· Lämpömittari: Valvoo öljyn ylälämpötilaa.

· Öljytason ilmaisin: Näyttää öljytason öljysäiliössä.

Kuivatyyppisiin muuntajiin verrattuna öljyupotettujen muuntajien edut ovat:

1. Suurempi kapasiteetti ja korkeampi jännitetaso

2. Korkea lämmönpoistoteho ja vahva ylikuormituskyky

3. Pitkä eristysikä ja korkea luotettavuus

4. Hyvä taloudellinen suorituskyky

5. Suhteellisen alhaisempi melutaso

6. Kypsä huoltotekniikka

Milloin valita öljyupotettu muuntaja?

1. Korkea jännitetaso (yli 35 kV).

2. Suuri kapasiteettivaatimus (yli 2000 kVA).

3. Asennetaan ulos tai itsenäisestisähköasemia, joissa on hyvät paloeristysolosuhteet.

4. Herkkä alkuinvestointikustannuksille ja riittävät käyttö- ja ylläpitoominaisuudet.

5. Ulkoskenaariot, joissa on tiukat vaatimukset käyttömelulle.
