Kuinka irrotettavat liittimet parantavat turvallisuutta keskijännitekojeistoissa?

Keskijännitejakelun maailmassa turvallisuus ei ole vain prioriteetti – se on perusta, jolle luotettavat sähköjärjestelmät rakennetaan. Irrotettavat liittimet, joita usein ei pidetä yksinkertaisina komponentteina, ovat keskeisessä asemassa sekä henkilöstön että laitteiden suojaamisessa asennuksen, huollon ja käytön aikana. Olemme Taili Electric Co., Ltd.:ssä vuosikymmeniä hioneet näitä kriittisiä rajapintoja varmistaaksemme, että muodostat yhteyden muodostaessasi esteen myös vikoja, kipinöintiä ja odottamattomia katkoksia vastaan. Suunnittelufilosofiamme keskittyy ajatukseen, että hyvin suunniteltu irrotettava liitin muuttaa mahdollisen vaaran ohjatuksi, ennakoitavaksi rajapinnaksi. Edistyksellisten materiaalien ja tarkkuusvalmistuksen ansiosta tehtaamme toimittaa kansainväliset standardit ylittävät ratkaisut, jotka tarjoavat mielenrauhaa jokaisessa liitoksessa.

Nykyaikaiset keskijännitekojeistot vaativat komponentteja, jotka kestävät ankaria ympäristöjä ja mahdollistavat nopean ja turvallisen toiminnan.Irrotettavat liittimetovat tämän ekosysteemin laulamattomia sankareita, jotka mahdollistavat näkyvän yhteyden katkeamisen ja testaamisen altistamatta työntekijöitä jännitteisille osille. Toisin kuin perinteiset pulttiliitokset, jotka vaativat raskaita työkaluja ja lähellä jännitteisiä laitteita, irrotettavat liittimet tarjoavat kosketusturvallisen käyttöliittymän. Tämä perustavanlaatuinen suunnittelumuutos vähentää merkittävästi valokaaren välähdysten riskiä, ​​joka on edelleen yksi vaarallisimmista sähkötyön tapahtumista. Tämän artikkelin aikana käsittelemme näiden laitteiden teknisiä ja toiminnallisia etuja ja osoittavat, miksi ne ovat välttämättömiä nykyaikaisille turvallisuusprotokolleille. Kun opastamme sinua yksityiskohtien läpi, muista, että jokainen valmistamamme komponentti on osoitus sitoutumisestamme suojella henkiä ja omaisuutta.

Sisällys

• Mikä tekee erotettavista liittimistä kriittisen turvakomponentin keskijännitekojeistossa?
• Kuinka irrotettavat liittimet vähentävät kaaren välähdyksen riskejä asennuksen ja huollon aikana?
• Miksi materiaali- ja suunnitteluparametrit ovat välttämättömiä luotettavan suorituskyvyn kannalta?
• Kuinka tehtaamme varmistaa kaapelitarvikkeiden tasaisen laadun?
• Yhteenveto: Erotettavien liittimien turvareuna
• Usein kysytyt kysymykset (FAQ)

Mikä tekee erotettavista liittimistä kriittisen turvakomponentin keskijännitekojeistossa?

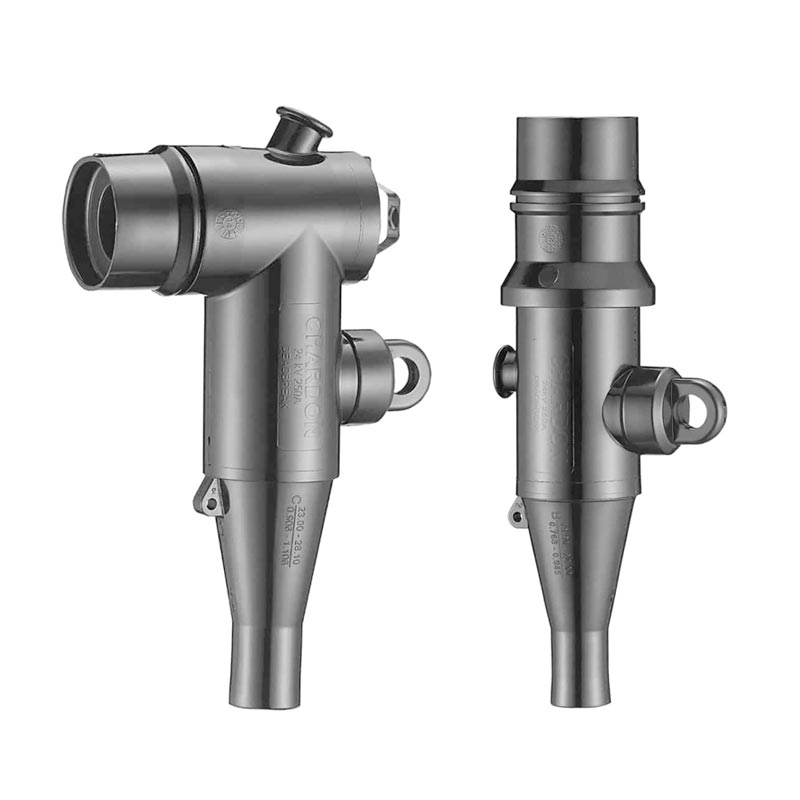

Irrotettavat liittimet ovat rajapinta tehokaapelin ja kojeiston välillä, ja niiden suunnittelu vaikuttaa suoraan asennuksen yleiseen turvallisuuteen. Toisin kuin kiinteät liitännät, irrotettavat liittimet mahdollistavat ohjatun katkaisukohdan. Tämä tarkoittaa, että rutiinitarkastuksissa tai hätätilanteissa teknikot voivat eristää piirin purkamatta koko kokoonpanoa. Tehtaamme on suunnitellut nämä liittimet tarjoamaan selkeä ja näkyvä katkos, mikä on perusedellytys lukitus-/tagout-menettelyissä. Kyky tarkastaa eristys visuaalisesti eliminoi arvailun ja pienentää dramaattisesti mahdollisuutta joutua vahingossa kosketukseen jännitteisten osien kanssa. Keskijännitejärjestelmissä, joissa jännitteet vaihtelevat tyypillisesti välillä 5kV - 35kV, pienikin virhe voi johtaa katastrofaalisiin seurauksiin. Integroimalla kapasitiiviset testipisteet malleihimme mahdollistamme ei-tunkeutuvan jännitteen havaitsemisen ja lisäämme uuden varmennuskerroksen ennen fyysistä kosketusta.

Lisäksi irrotettavien liittimien mekaaninen rakenne parantaa osaltaan niiden turvallisuusprofiilia. Ne on rakennettu kestämään oikosulkuvirtoihin liittyvät magneettiset voimat. Vian sattuessa heikosta liitoksesta voi muodostua ammus tai valokaaren sytytyspiste. Liittimemme on kuitenkin suunniteltu kestävillä lukitusmekanismeilla, jotka säilyttävät eheyden äärimmäisessäkin paineessa. Liittimen sisällä olevat suojakerrokset varmistavat myös, että sähkökenttä jakautuu tasaisesti, mikä estää osittaisen purkauksen – hiljainen vihollinen, joka kuluttaa eristystä ajan myötä. Taili Electric Co., Ltd.:ssä pidämme jokaista liitintä jatkuvuuden valvojana. Johtavien kumiosien ja Faraday-häkkimallien käyttö sisällämmekaapelitarvikkeetvarmistaa, että stressiä hallitaan, eikä siinä ole tyhjiä paikkoja, joissa ionisaatio voisi tapahtua. Tämä huomio yksityiskohtiin tarkoittaa, että kytkinlaitteet pysyvät turvassa vuosikymmenien ajan, ei vain ensimmäisenä päivänä.

Kuinka irrotettavat liittimet vähentävät kaaren välähdyksen riskejä asennuksen ja huollon aikana?

Valokaarisalama on johtava tapaturmien syy sähkötyöntekijöiden keskuudessa. Se tapahtuu, kun eristys tai johtimien välinen eristys rikotaan, jolloin virta pääsee kulkemaan ilman läpi. Irrotettavat liittimet vähentävät tätä riskiä useiden luontaisten suunnitteluominaisuuksien ansiosta. Ensinnäkin ne tarjoavat takaiskurajapinnan, mikä tarkoittaa, että piiri on jännitteettömänä ennen fyysistä erotusta, kun asianmukaisia ​​toimenpiteitä noudatetaan. Todellinen turvallisuusinnovaatio piilee kuitenkin kuormankatkosvaihtoehtojen mahdollisuudessa. Tehtaamme valmistaa jännitekytkentää vaativiin sovelluksiin liittimiä kaarensammutustekniikalla. Nämä laitteet käyttävät kaaren synnyttämää painetta sen pidentämiseen ja jäähdyttämiseen ablaatiokammiossa ja sammuttaen sen turvallisesti. Tämä ominaisuus tarkoittaa, että käyttäjät voivat irrottaa kuormat kontrolloiduissa olosuhteissa altistamatta itseään räjähdysenergialle.

Toinen tärkeä näkökohta on kosketusturvallinen muotoilu. Kaikki johtavat osat on upotettu syvälle eristemateriaalien sisään. Kun irrotettava liitin on kytkettynä, liitäntä on täysin suojattu. Jos teknikon on testattava kaapeli, hän voi käyttää testauspistettä tai joissakin malleissa irrottaa kaapelin osittain haulikkopuikolla ja pysyä turvallisella etäisyydellä. Kaapelitarvikkeet on suunniteltu liittämään saumattomasti tavallisiin hot-stick-työkaluihin, mikä varmistaa, että kädet pysyvät poissa vaara-alueilta. Alla oleva taulukko havainnollistaa suosituimman irrotettavan liitinsarjamme tärkeimmät parametrit ja korostaa ominaisuuksia, jotka vaikuttavat suoraan valokaaren välähdyksen vähentämiseen.

Kuten taulukosta näkyy, tehtaamme priorisoi korkeat BIL-luokitukset ja testipisteet koko alueella. Kuormankatkosvaihtoehtojen sisällyttäminen tiettyihin malleihin tarjoaa joustavuutta asennuksiin, joissa käyttöturvallisuus vaatii jännitteistä kytkentää. Laitteiston lisäksi tarjoamamme koulutus ja dokumentaatio varmistavat, että käyttäjät ymmärtävät laitteiden rajat ja ominaisuudet. Vähentämällä tarvetta työskennellä jännitteisten osien lähellä ja ohjaamalla valokaaren energiaa, kun yhteys on irrotettava, irrotettavat liittimemme muodostavat valtavan suojan valokaaren välähdyksiä vastaan.

Miksi materiaali- ja suunnitteluparametrit ovat välttämättömiä luotettavan suorituskyvyn kannalta?

Irrotettavien liittimien suorituskyky ei ole sattumaa; se on huolellisen materiaalitieteen ja tarkkuustekniikan tulos. Kaapelitarvikkeissamme käytetty ensisijainen eristemateriaali on EPDM-kumi, joka on valittu sen erinomaisen dielektrisen lujuuden, säänkestävyyden ja joustavuuden vuoksi. Toisin kuin jäykät materiaalit, EPDM sallii liittimen muodostaa tiukan, häiriösovituksen läpiviennin kanssa ilman ja kosteutta lukuun ottamatta – kaksi ensisijaisesti eristysvaurion aiheuttajaa. Tehtaamme käyttää patentoitua seostusprosessia, joka parantaa jäljitysvastusta ja varmistaa, että vaikka pinta kontaminoituisi, materiaali ei hiilty ja muodosta johtavaa polkua. Tämä on erityisen tärkeää saastuneissa tai rannikkoympäristöissä, joissa suola ja pöly voivat hajottaa vähemmän materiaaleja.

Suunnitteluparametrit, kuten ryömintäetäisyys, kosketuspaine ja suojauksen jatkuvuus, on määritelty tarkasti. Esimerkiksi liittimen sisäisen geometrian on varmistettava, että sähkökenttä porrastetaan tasaisesti suurjännitejohtimesta maadoitettuun suojavaippaan. Saavutamme tämän upotetuilla puolijohtavilla kerroksilla, jotka on valettu yhdessä eristeen kanssa. Tämä integroitu rakenne eliminoi rajapinnat, joihin voi muodostua tyhjiä paikkoja. Alla olevassa taulukossa esitetään kriittiset suunnitteluparametrit, joita valvomme tuotannon aikana.

Noudattamalla alan normeja tiukempia toleransseja ja tiukempia testirajoja tehtaamme toimittaa liittimiä, jotka toimivat ennustettavasti rasituksessa. Teemme myös näytteille rutiininomaisia ​​röntgentarkastuksia varmistaaksemme sisäisen kohdistuksen. Tämä yksityiskohtainen taso varmistaa, että kun asennat kaapelitarvikkeitamme, saat komponentin, joka on validoitu paitsi tyyppitesteillä myös tasaisen tuotannon laadun perusteella. Materiaalivalinnat ulottuvat myös johtaviin komponentteihin: käytämme korkean johtavuuden kupariseoksia, joissa on hopeapinnoitus minimoimaan kuumenemista ja hapettumista. Erinomaisten materiaalien ja vaativien suunnitteluparametrien yhdistelmä johtaa liittimeen, joka säilyttää turvallisuusominaisuudet koko käyttöiän ajan, jopa lämpökierto- ja vikaolosuhteissa.

Kuinka tehtaamme varmistaa kaapelitarvikkeiden tasaisen laadun?

Laadunvarmistus on upotettu Taili Electric Co., Ltd:n tuotannon jokaiseen vaiheeseen. Tehtaamme toimii sertifioidun ISO 9001 -järjestelmän alaisuudessa, mutta emme mene pelkkää vaatimustenmukaisuutta pidemmälle. Uskomme, että turvallisuus alkaa ennustettavuudesta ja ennustettavuus saavutetaan prosessin ohjauksella. Jokaisen raaka-aineerän vetolujuus, venymä ja dielektriset ominaisuudet testataan ennen kuin se menee sekoitusvaiheeseen. Muovauksen aikana parametreja, kuten lämpötilaa, painetta ja kovettumisaikaa, seurataan reaaliajassa. Jos jokin parametri ajautuu validoidun ikkunan ulkopuolelle, järjestelmä hylkää osan automaattisesti. Tämä suljetun silmukan ohjaus varmistaa, että jokainen liitin on identtinen edellisen kanssa, mikä eliminoi vaihtelun, joka voi johtaa kenttävirheisiin. Sitoutumisemme laatuun johtuu siitä, että niin monet laitokset ja urakoitsijat luottavat kaapelitarvikkeihimme kriittisimmässä infrastruktuurissaan.

Tuotantolinjan lisäksi panostamme voimakkaasti rutiinitestaukseen. Jokainen irrotettava liitin käy läpi 100 % osittaisen purkaustestin ennen kuin se lähtee tehtaaltamme. Tämä ei ole näytetesti - se suoritetaan jokaiselle yksittäiselle yksikölle. Tarkistamme myös suojauksen jatkuvuuden ja lukitusmekanismin mekaanisen toiminnan. Kuorman katkaisuversioiden osalta otamme näytteitä ja suoritamme täydet viansulkutestit varmistaaksemme, että valokaaren sammutusjärjestelmä toimii suunnitellusti. Seuraavassa luettelossa on yhteenveto tehtaallamme tehdyistä tärkeimmistä laaduntarkistuksista:

• Saapuvan materiaalin tarkastus: EPDM- ja johdinseossertifikaattien tarkastus.
• Prosessin sisäinen valvonta: ruiskuvaluparametrien reaaliaikainen SCADA-ohjaus.
• 100 % osapurkaustesti 1,5-kertaisella vaihe-maajännitteellä.
• Jokaisesta tuotantoerästä otettujen satunnaisnäytteiden röntgentarkastus sisäisten aukkojen havaitsemiseksi.
• Mekaaninen kestävyystesti: 50 parittelu-/parittelusykliä ilman suorituskyvyn heikkenemistä.
• Lämpökierto: liittimet altistetaan 100 lämpöjaksolle -40°C - +120°C.

Tämä tiukka lähestymistapa tarkoittaa, että kun tuotteemme lähtevät tehtaalta, ne ovat valmiita vaativimpiin ympäristöihin. Ylläpidämme myös jäljitettävyyttä: jokainen liitin on merkitty ainutlaatuisella eräkoodilla, joka yhdistää sen takaisin tuotantotietoihinsa. Jos joskus herää kysymys, voimme jäljittää sen koko valmistushistorian. Tämä läpinäkyvyys lisää luottamusta ja varmistaa, että turvallisuus ei ole vain väite vaan todennettavissa oleva tosiasia. Asiakkaamme tietävät saavansa kaapelilisävarusteita järjestelmällä, joka on suunniteltu havaitsemaan poikkeamat ennen kuin niistä tulee ongelmia.

Yhteenveto: Erotettavien liittimien turvareuna

Irrotettavat liittimet ovat paljon enemmän kuin yksinkertaisia ​​liitoslaitteita; ne ovat suunniteltuja turvaesteitä keskijännitekojeistoissa. Näkyvien katkaisujen mahdollistamisesta ja kapasitiivisten testipisteiden sisällyttämisestä valokaarien sammuttamiseen ja suojauksen eheyden säilyttämiseen – niiden suunnittelun jokainen osa edistää turvallisempaa työympäristöä. Olemme Taili Electric Co., Ltd.:ssä omistaneet asiantuntemuksemme näiden komponenttien parantamiseen, jotta voimme varmistaa, että kaapelitarvikkeet täyttävät korkeimmat luotettavuus- ja suojastandardit. Edistyneiden materiaalien, tarkan valmistuksen ja tinkimättömän laadunvalvonnan yhdistelmä johtaa tuotteisiin, joihin voit luottaa kun se on tärkeintä.

Kutsumme sinut kokemaan eron, jonka aito suunnittelu tekee. Olitpa päivittämässä olemassa olevaa sähköasemaa tai suunnittelemassa uutta jakeluverkkoa, tiimimme on valmis auttamaan sinua teknisissä tiedoissa ja sovellusohjeissa.Ota yhteyttä Taili Electric Co., Ltd.:hen jo tänäänkeskustellaksesi keskijänniteliitintarpeistasi ja selvittääksesi, kuinka tehtaamme voi tarjota projektisi vaatiman turvallisuuden ja suorituskyvyn. Anna meidän auttaa sinua rakentamaan turvallisempi verkko, yksi yhteys kerrallaan.
