Ilma vs kiinteä SF₆-vapaa 12 kV rengaspääyksikkö – kumpi sopii projektiisi?

Vuosikymmeniä rikkiheksafluoridi (SF₆) on ollut paras eristyskaasu keskijännitekojeistoissa. Sen dielektrinen lujuus ja valokaaren sammutuskyky ovat erinomaiset. Mutta on saalis:SF₆on eniten voimakas kasvihuonekaasu tunnetaan, ilmaston lämpenemisen kanssa potentiaali (GWP) 23 500 kertaa hiilidioksidin potentiaali₂100 vuoden horisontissa.

Hankkeille, joilla ei ole varaa SF₆vuotoriski, Taili Electric tarjoaa kaksi kompaktia, nolla-SF₆, huoltoystävällinen SF6-vapaarenkaan pääyksikköratkaisut: TLH-12 ekoilmakaappi ja TLG-12 kiinteästi eristetty kaappi. Molemmat luottavat tyhjiökatkaisijat valokaaren sammuttamiseen ja SF:n eliminoimiseen₆kokonaan, mutta ne eroavat rakenteeltaan ja parhaiten sopivista sovelluksista.

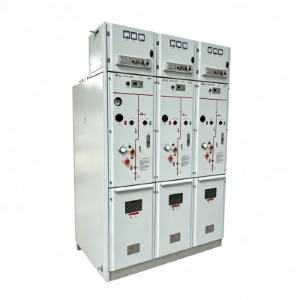

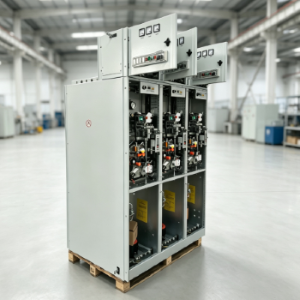

TLH-12: Kuivailma-/typpieristetty Ring-pääyksikkö

Mikä se on

Tärkeimmät edut

• Nolla kasvihuoneiskua – jos säiliö on vahingossa puhjennut tai syntyy mikroskooppinen vuoto, ulos tuleva kaasu on yksinkertaisesti puhdasta ilmaa tai typpeä. Ei ympäristörangaistusta, ei erityisiä talteenottolaitteita.
• Huoltovapaa kaasuosasto – hitsattu säiliö on suunniteltu elinikäiseen tiivistykseen, joten rutiinipaineen tarkastukset ja täyttökerrat eivät ole vaaditaan.
• Pieni koko – pienempi kuin perinteinen ilmaeristetty kojeistoa, joten se soveltuu alustaasennettuihin muuntajiin ja kompaktiin toissijaiset sähköasemat.
• Kustannustehokas – kahden SF:n joukossa₆- ilmaisia vaihtoehtoja, TLH-12 tarjoaa alhaisemman pääsyhinnan, erityisesti volyymitilauksille.

Muista asioita

• Kuivalla ilmalla / typellä on pienempi dielektrinen lujuus kuin SF:llä₆. Säiliön hitsauksen laatu ja sisäinen suojaus on valvottava tiukasti.
• Korkealla sijaitsevissa asennuksissa (yli 1 000 m) eristys etäisyydet on tarkistettava.
•

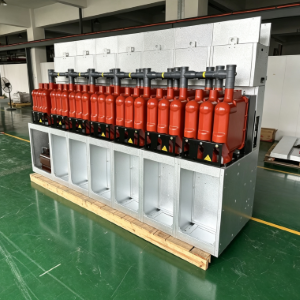

TLG-12: Kiinteä-eristetty rengaspää Yksikkö

Mikä se on

Tärkeimmät edut

• Nolla vuotoriskiä – kaasutilaa ei ole, joten on ei yksinkertaisesti mitään vuotavaa. Tämä on perimmäinen valinta, kun projekti on välttämätöntä takuu SF₆- ilmainen toimintaa koko elinkaaren ajan.
• Immuuni kosteudelle ja kondensaatiolle – kiinteä aine kapselointi suojaa sisäosia kostealta ilmalta, suolasumulta ja raskaalta pölyä. Ei sisäistä kasteen muodostumista, ei pinnan seurantaa.
• Minimaalinen huolto – ei kaasunkäsittelyä, ei painemittareita, ei täyttöventtiilit. Rutiinihuomio rajoittuu ulkoiseen suojaukseen ja liitäntäpisteitä.
• Erittäin kompakti – kiinteästi eristetty moduuli mahdollistaa sen pienemmät kaappimitat, mikä on ratkaiseva etu ahtaissa maanalaiset kammiot tai konttisähköasemat.

Muista asioita

• Epoksivaluprosessi vaatii suurta valmistustarkkuutta – mikä tahansa aukko tai liitäntävirhe voi vaikuttaa pitkän aikavälin luotettavuuteen.
• Jatkuvassa korkean lämpötilan käytössä puolijohtava suojakerros tulee tarkastaa säännöllisesti.
• Alkuhinta on korkeampi kuin TLH-12, mutta se on usein kompensoi alhaisemmat työpaikan tukikulut.

Vertailutaulukko: TLH-12 vs. TLG-12 kohdassa a Vilkaise

Mikä SF₆- Ilmaisen soittoäänen pääyksikkö, pitäisikö sinun valita?

Sekä TLH-12 että TLG-12 ovat täysin IEC 62271 -sarjan standardien mukainen ja voidaan konfiguroida OEM-konfiguraatioon sopivaksi projektikohtaiset jännite-, suojaus- ja mittausvaatimukset.

Valitse TLH-12, jos:

• Ostat suuria määriä vakiojakelua varten verkkoja tai konttisähköasemia.
• Kohde ei ole äärimmäinen – normaali sisä-/ulkolämpötila ja kosteus.
• Haluat kustannustehokkaan pääsyn SF:ään₆-ilmaista tekniikkaa suorituskyvystä tinkimättä.
• Voit hyväksyä pienen sinetöintitarkastuksen vuosittain huoltoa, eikä ole ehdotonta tarvetta poistaa kaasusulkua.

Valitse TLG-12, jos:

• Asennus on korkean riskin ympäristössä – maan alla kellareihin, rannikon suola-sumuvyöhykkeisiin tai jatkuvasti tiivistyviin olosuhteisiin.
• Kuorma on kriittinen (sairaalat, datakeskukset, avainteollisuus prosessit) ja odottamattomia katkoksia ei voida hyväksyä.
• Haluat täydellisen mielenrauhan kaasuvuodon suhteen – ei kaasua, ei vuotoja, ei poikkeuksia.
• Tilabudjetti on erittäin tiukka – jokainen senttimetri kaapin leveydellä on väliä.

Reaalimaailman näkökulma: mikä projekti Joukkueet sanovat

Äskettäin ulkomailla tehty aurinkoenergiaprojekti Filippiinit vertasivat molempia vaihtoehtoja. Suunnittelutiimi valitsi TLH-12:n 64 jakelupistettä aurinkotilan ympärille, koska paikka oli avoin, hyvin ilmastoitu, ja paikallinen sähköyhtiö hyväksyi kuivailmaeristyksen. Sisätilojen vaihtoon asemalla rannikkohallintorakennuksen sisällä, he valitsivat TLG-12:n – koska suolasumu ja korkea kosteus olivat aiemmin aiheuttaneet seurantavirheitä perinteinen ilmaeristetty vaihteisto.

Tämä sekalainen lähestymistapa on yleistymässä yleinen: käytä jokaistarenkaan pääyksikkömissä se tuo eniten arvoa.

TAILI Electric: Kumppanisi SF:lle₆- Ilmainen jakelu

TAILI Electric tarjoaa sekä TLH-12-kuivailman / typpiyksikkö ja kiinteästi eristetty TLG-12-yksikkö vakiotuotteina joustava räätälöinti vientiprojekteihin. Kaikki yksiköt on koottu tehtaalla ja täysin testattu ennen toimitusta. Suunnittelutiimimme voi auttaa sinua:

• Arvioi työpaikan olosuhteet ja valitse sopivin rengaspää yksikkö
• Sovita jännite, suojaus ja aputeho paikalliseen verkkoon koodit
• Tarjoa kaksikielistä dokumentaatiota ja teknistä etätukea

Ota yhteyttä TAILI Electriciin tänään keskustellaksesi mikä SF₆- ilmainenrenkaan pääyksikkösopii parhaiten seuraavaan projektiisi.
