Miksi valita liukukiinnitettävä sähköasema aurinkoprojekteihin Etelä-Amerikassa?

TAILI Electric on ollut räätälöinnin eturintamassaliukukiinnitetty sähköasemaratkaisuja kansainvälisiin aurinkoprojekteihin, joiden kapasiteetti on jopa 3 200 kVA. Tässä artikkelissa tutkitaan, miksi tämä avoimen kehyksen rakenne ylittää perinteiset suljetut KIOSK- ja kompaktit sähköasemat erityisesti Etelä-Amerikan vaativissa aavikkoympäristöissä.

Mikä on liukukiinnitetty sähköasema?

Suoja-asennettava sähköasema on esivalmistettu sähkönjakeluyksikkö, jossa kaikki tärkeimmät komponentit – keskijännitekojeistot, muuntajat ja pienjännitejakelupaneelit – on integroitu yhdelle teräsrungolle.

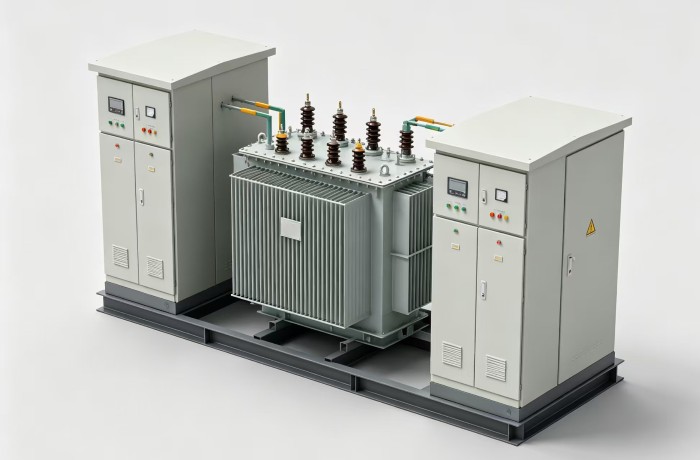

TAILI Electricin räätälöidyssä jalustaan ​​asennettavassa sähköasemassa on erottuva avoin konfiguraatio: öljyllä upotettu muuntaja on esillä keskellä ja erilliset korkea- ja pienjännite-/mittauskaapit molemmilla puolilla – kaikki asennettu yhtenäiseen teräsrunkoon.

Tämä suunnittelufilosofia on jyrkässä ristiriidassa suljetuille KIOSK- tai kompakteille sähköasemille, joissa kaikki laitteet on sijoitettu metallikoteloon.

Miksi avoimen kehyksen suunnittelu? Kolme tärkeintä etua

1. Erinomainen lämmönpoisto autiomaassa

Aurinkoprojektit eri puolilla Etelä-Amerikkaa – Chilen Atacaman autiomaasta Argentiinan korkeille tasangoille – kohtaavat äärimmäisiä lämpötiloja ja voimakasta auringonsäteilyä.

Liukujalustalla asennetussa sähköasemassa muuntajan patteri on suoraan alttiina ympäröivälle ilmalle. Tämä luonnollinen konvektiojäähdytys tarjoaa:

Ei vaadi ylimääräisiä jäähdytyspuhaltimia – yhteisen vikakohdan poistaminen Ei riskiä sisäisestä ylikuumenemisesta, joka pakottaisi muuntajan alentumaan Optimaalinen lämpöteho jopa keskipäivän huippuolosuhteissa

Sitä vastoin suljetut KIOSK-sähköasemat pidättävät lämmön metallikoteloihinsa. Aavikkoympäristöissä sisäiset lämpötilat voivat nousta selvästi ympäristön yläpuolelle, mikä pakottaa muuntajat toimimaan pienemmällä kapasiteetilla – kallis kompromissi mille tahansa aurinkovoimalaitokselle.

2. Yksinkertaistettu asennus ja huolto

Theliukukiinnitetty sähköasemaon täysin kytketty ja testattu tehtaalla. Asennus paikan päällä vaatii vain:

Ulkoisten kaapelien liittäminen Laitteen sijoittaminen valmiille alustalle

Modulaarinen, avoin rakenne tarkoittaa, että muuntaja ja kojeisto ovat itsenäisesti käytettävissä. Huoltohenkilöstö voi huoltaa yksittäisiä komponentteja ilman painimista isojen kotelon ovien kanssa tai koko rakenteen purkamista.

3. Kohdistus paikallisten verkkostandardien kanssa

Tämä on ehkä vakuuttavin etu: avorunkoisesta liukukiinnitetystä sähköasemasta on tullut de facto standardi aurinkoprojekteissa kaikkialla Etelä-Amerikassa.

Maat mukaan lukien:

Chile

Peru

Argentiina

Honduras

Venezuela

...

ovat laajalti ottaneet tämän kokoonpanon käyttöön aurinkosähköasennuksissa. Paikalliset voimalaitokset ja verkko-operaattorit tuntevat suunnittelun, tarkastusprotokollat ​​ja hyväksymiskriteerit. Jalustalle asennetun sähköaseman valinta virtaviivaistaa merkittävästi verkkoliitäntähyväksyntää

käsitellä.

TAILI Electricin liukuratkaisut: kaksi toimitusvaihtoehtoa

Suurten sähkölaitteiden toimittaminen etäprojektiin eri puolilla Etelä-Amerikkaa on ainutlaatuisia logistisia haasteita. TAILI Electric tarjoaa kaksi toimituskokoonpanoaliukukiinnitetty sähköasema, joista jokainen on optimoitu erilaisiin projektikokoihin ja logistiikkavaatimuksiin.

Vaihtoehto 1: Integroitu One-Piece Skid

Rakenne: Korkeajännitekaappi, muuntaja ja pienjännitekaappi on kaikki hitsattu yhdelle teräspohjalle. Kaikki sisäiset johdot on tehty tehtaalla.

Edut: Minimaalinen asennustyö paikan päällä – pudota, yhdistä ja anna virtaa

Kiinteät laitteiden asennot eliminoivat riskin siitä, että sisäiset kuparikiskot tai kaapelit siirtyvät merikuljetuksen aikana

Korkein luotettavuus kriittisissä sovelluksissa

Soveltuu parhaiten: Tehoille 800 kVA asti

jossa koko kokoonpano voidaan toimittaa yhtenä kokonaisuutena.

Huomio: Korkeammat toimituskulut suuremman kokonaisjalanjäljen vuoksi.

Vaihtoehto 2: Pultattu jaettu tukijalka

Rakenne: Pohja on jaettu kolmeen segmenttiin – korkeajänniteosaan, muuntajaosaan ja pienjänniteosaan. Osien väliset laitteet kytketään käyttämällä valmiita taipuisia kuparikiskoja tai taipuisia kaapeleita.

Yksiköt pakataan erikseen tehtaalla ja toimitetaan yksittäisissä laatikoissa. Paikan päällä osat pultataan yhteen ja valmiiksi valmistetut joustavat liitokset liitetään yhteen.

1， Edut: Jokainen osa sopii tavalliseen 40 jalan pääkontin sisään - ei vaadi ylimitoitettua toimitusta

2， Huomattavasti pienemmät merirahtikustannukset luotettavammalla alusten aikataululla

3， Ylimitoituslupaa ei vaadita kotimaan maantiekuljetuksiin Kiinassa

4，Joustavampi paikalliskuljetus lopulliseen projektiin

5，Pienempi vaurioriski – patterit ja posliinieristeet saavat erilliset suojapakkaukset

6，Tärkeä huomautus: Vain pohja on halkaistu mekaanisesti. Kaikissa sähköliitännöissä käytetään valmiita joustavia liittimiä, mikä minimoi paikan päällä tehtävän johdotuksen minimiin.

Kaikkien lähetysten yhteiset pakkausvaatimukset

Riippumatta siitä, mikä toimitusvaihtoehto valitaan, TAILI Electric noudattaa tiukkoja pakkauskäytäntöjä:

1 ， Integroidut liukukuljetukset: Pohja on hitsattava tavallisella kontin nostolla ja kiinnityksellä

teräsvaijerit kiinnittävät laitteet kontin sisään

2， Muuntajapatterit ja posliinieristimet: Vastaanota erikoistuneet törmäyksenesto- ja

suola-sumu/sadesuoja valtameren kauttakulkua varten

3， Korkea- ja pienjännitekytkinlaitteet: Täysin suljettu muoviin vedeneristystä ja pölyä varten

suoja kuljetuksen ja varastoinnin aikana

Sovellusskenaariot

TAILI Electricin räätälöityjä liukukiinnitettyjä sähköasemaratkaisuja käytetään erilaisissa sovelluksissa: Aurinkosähköiset aurinkofarmit (ensisijainen sovellus) Suurin osa TAILIn liukukiinnitetyistä sähköasemayksiköistä toimii askelmuuntajina aurinkosähkölaitoksille. Tyypillisiä kokoonpanoja ovat:

Kaivos- ja teollisuusprojektit

Aurinkoenergian lisäksi liukukiinnitettyä sähköasemaa käytetään laajalti kaivostoiminnassa Chilessä ja Perussa sekä yleisissä teollisuuslaitoksissa, jotka edellyttävät luotettavaa ja nopeaa sähkönjakelua.

Johtopäätös

Liukkuun asennettava sähköasema on ansainnut asemansa suosituimpana ratkaisuna aurinkoprojekteissa kaikkialla Etelä-Amerikassa yhdistelmällä käytännön etuja:

1，Erinomainen lämmönpoisto aavikkoympäristöissä – ei tuulettimia, ei alenemista

2， Virtaviivainen asennus ja huolto – tehtaalla kytketyt, itsenäisesti käsillä olevat komponentit

3， Yhdenmukaisuus paikallisten verkkostandardien kanssa - sujuvammat hyväksynnät, nopeampi projektin käyttöönotto

4，Joustavat toimitusvaihtoehdot – yksiosainen pienempiin projekteihin, split-type suurempiin asennuksiin logistiikkarajoittein

TAILI Electric tuo vuosien kokemuksen räätälöityjen jalustalle asennettavien sähköasemaratkaisujen suunnittelusta ja valmistamisesta kansainvälisille markkinoille. Jopa 3 200 kVA:n kapasiteetilla ja maakohtaisiin vaatimuksiin räätälöidyillä jännitekonfiguraatioilla TAILI tarjoaa avaimet käteen -periaatteella sähkönjakelun, joka toimii luotettavasti maailman haastavimmissa ympäristöissä.

Valitse seuraavaa aurinkoenergiaprojektiasi varten Etelä-Amerikassa ratkaisu, johon paikalliset laitokset luottavat – valitseliukukiinnitetty sähköasemaTAILI Electriciltä.
