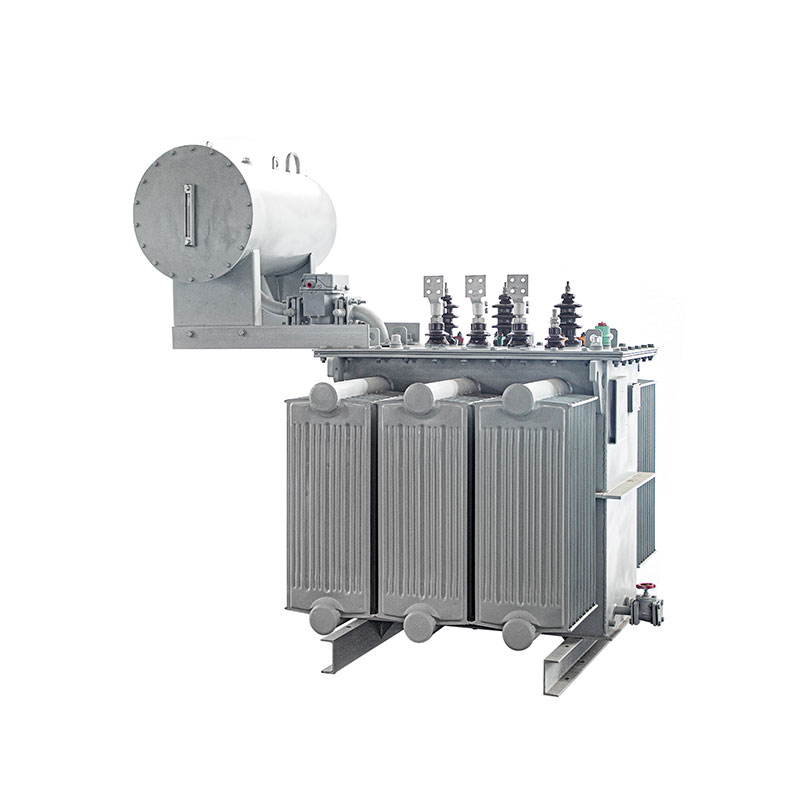

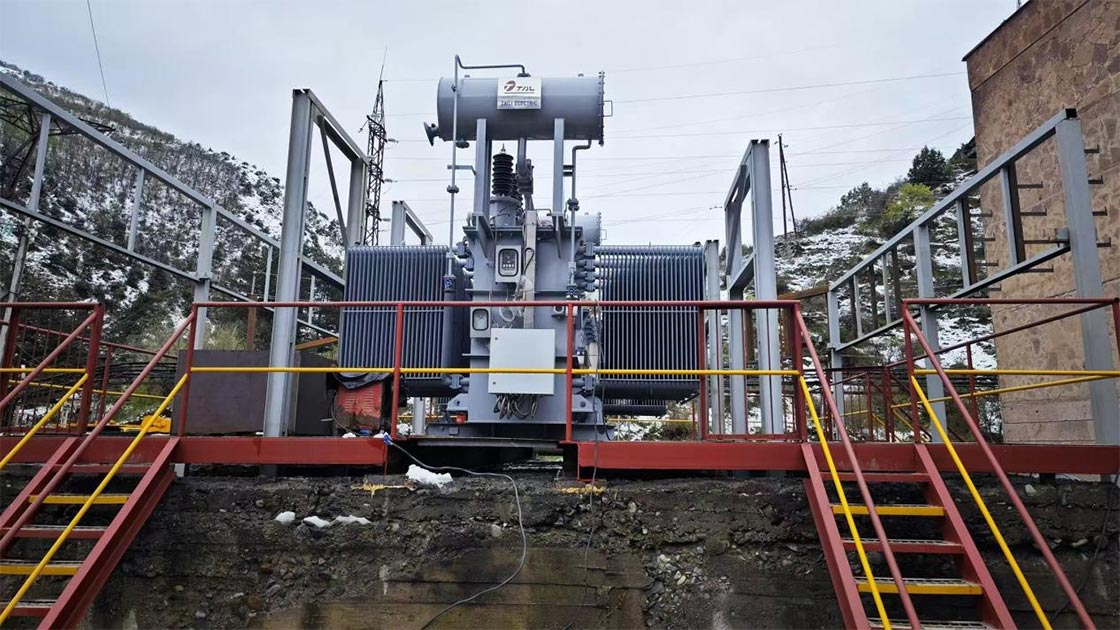

3-vaiheinen öljyupotettu tehomuuntaja

Jos etsit luotettavaa 3-vaiheöljyn upotustyyppisten tehomuuntajien toimittajaa ja haluat kehittää pitkäaikaista yhteistyötä, valitse TAILI, koska meillä on rikas kokemus ja voimme tarjota edistyneitä tuotteita ja kattavat palvelut.

Vakiomääritys

1. Sovellettava erittely: IEC 60076 / IEEE

2. Nimelliskapasiteetti: jopa 3150 kVA

3. Ensisijainen jännite: 66 kV asti

4. Toisiojännite: 0,4/6,3/10,5/35 kV tai räätälöity

5, Käämimateriaalit: kupari/alumiini

6.Lämpötilan nousu: 65 °C

7. Jäähdytysmenetelmä: ONAN/ONAF

8. Taajuus: 50Hz/60Hz

9. Hanan jännite: ±2x2,5% / ±3x2,5% / ±8x1,5% tai räätälöity

10.vektoriryhmä: Yd11 / YNd11 / Dyn11 / YN

Video

Anna seuraavat tiedot, niin voimme tarjota parempia palveluita.

3-vaiheisten öljyupotettujen tehomuuntajien huolto on systemaattinen tehtävä, jonka tavoitteena on varmistaa turvallinen ja luotettava ja tehostaa muuntajien toimintaa ja pidentää niiden käyttöikää.

Päivittäinen tarkastus ja seuranta

1. Öljymäärän tarkistus

Tarkista, onko muuntajan rungon ja öljysäiliön (öljysäiliön) öljytaso standardin mukainen lämpötila-asteikon alue.

Poikkeavuudet ja käsittely:

Ylimääräinen öljytaso: Tämä voi johtua sisäisistä vioista, jotka tuottavat kaasua, tai korkeasta ympäristön lämpötilasta, joka aiheuttaa öljyä laajennus. Tarkista, onko tuuletin tukossa ja analysoi syy.

Riittämätön öljytaso: Tämä voi johtua öljyvuodosta tai epänormaaleista sisäisistä vioista. Etsi välittömästi ja korjaa vuotokohta ja lisää välittömästi samaa merkkiä ja mallia olevaa pätevää eristysöljyä.

2. Öljyn lämpötilan tarkastus

Tarkkaile lämpötilan osoitinta ja tarkista, onko öljyn ylempi lämpötila normaali (yleensä ei ylitä 85℃) ja vertaa sitä historiallisiin käyttötietoihin.

Poikkeavuudet ja käsittely: Jos öljyn lämpötila nousee epänormaalisti, se voi johtua ylikuormituksesta, jäähdytyslaitteesta vika, sisäinen ylikuumeneminen (kuten huono kosketus rautasydämen, käämin tai käämikytkimen kanssa) jne. Syy on oltava tunnistetaan ja osoitetaan välittömästi.

3. Öljyvuotojen tarkastus

Tarkasta huolellisesti kaikki muuntajan tiivistepinnat, hitsit, holkit, venttiilit, kaasureleet ja muut muuntajan osat mahdollisia öljyvuotojen jälkiä.

Hoito: Jos vuotoa havaitaan, se tulee hoitaa välittömästi. Pienet vuodot voidaan korjata kiristämällä pultit. Vakava öljyvuoto vaatii sähkökatkon tiivistekomponenttien vaihtamista tai hitsausta varten.

4. Eristävän öljyn väri ja kunto

Tarkkaile öljyn väriä öljymäärämittarin kautta.

Normaali: Läpinäkyvä, vaaleankeltainen.

Epänormaali: Jos väri muuttuu tummemmaksi tai mustaksi, se voi olla merkki öljyn heikentymisestä tai sisäisistä vioista, kuten kaarista tai ylikuumeneminen.

5. Äänen (kohina) tarkastus

Sisältö: Kun muuntaja toimii normaalisti, se lähettää tasaisen "surisevan" sähkömagneettisen äänen.

Poikkeavuudet ja käsittely:

Lisääntynyt ja tasainen ääni: Tämä voi tarkoittaa ylikuormitusta tai liiallista jännitettä.

Epätasainen rätisevä tai poksahtava ääni: Sisällä on paikallinen purkaus tai eristyshäiriö.

Epätasainen meluisa ääni: Tämä voi johtua löystyneistä rautakiinnittimistä.

Jos epänormaalia ääntä havaitaan, on suoritettava tehostettu seuranta. Sähköt tulee tarvittaessa katkaista pois tarkastettavaksi.

6. Holkkien tarkastus

Tarkista, ovatko korkea- ja pienjänniteholkkien pinnat puhtaat ja etsi halkeamia, vaurioita tai purkausjälkiä.

Käsittely: Jos pinnat ovat likaiset, ne on puhdistettava. Jos siinä on halkeamia tai voimakkaita vuotoja, holkit pitää vaihtaa.

7. Hengityssuojaimen (kosteuden vaimentimen) tarkastus

Sisältö: Tarkista silikageelin väri. Kuiva silikageeli on sininen, ja se muuttuu vaaleanpunaiseksi, kun se on kyllästetty kosteudella.

Toimenpide: Kun yli 2/3 silikageelistä muuttuu vaaleanpunaiseksi, se on vaihdettava. Jos öljykupissa on öljyä, tarkista onko öljytaso normaali.

8. Jäähdytysjärjestelmän tarkastus

Sisältö: Jos kyseessä on ilmajäähdytteinen muuntaja, tarkista, että puhaltimet toimivat normaalisti; öljy-/vesijäähdytteisille muuntajat, tarkista öljypumppujen, vesipumppujen, puhaltimien toimintaolosuhteet ja mahdolliset vuodot jäähdyttimissä.

Käsittely: Korjaa kaikki viat viipymättä varmistaaksesi asianmukaisen lämmönpoiston.

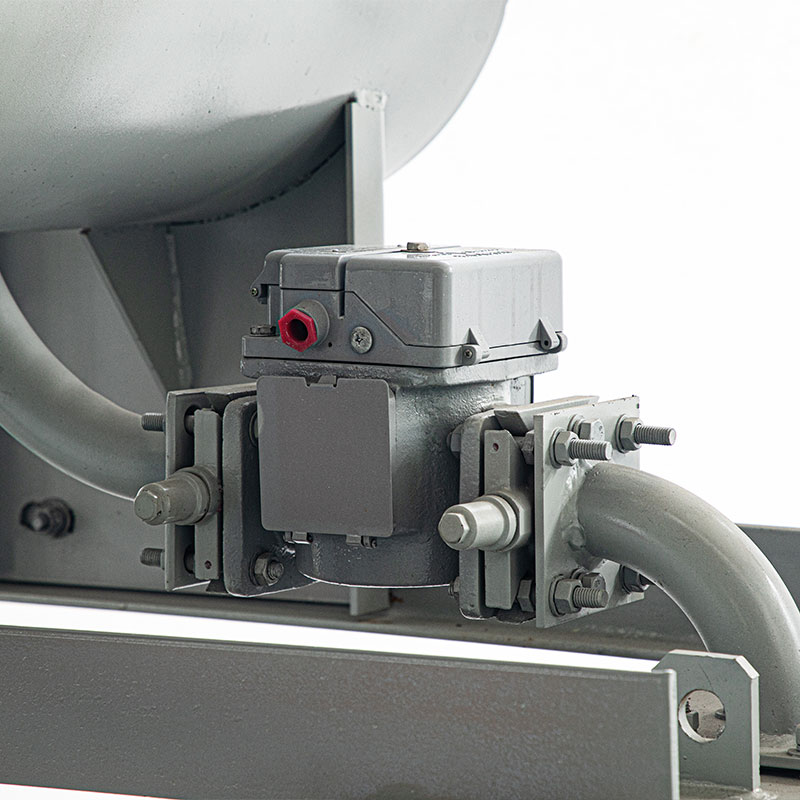

9. Kaasureleen tarkastus

Tarkista, onko releen sisällä kaasua ja onko havaintoikkuna vapaa.

Käsittely: Jos kaasua on pieni määrä, se tulee kirjata ja ottaa näytteitä analysointia varten; jos kaasun määrä on suuri, rele antaa signaalin tai laukaisun, ja se vaatii välitöntä käsittelyä.

10. Maadoituslaitteen tarkastus

Tarkista, että kotelo ja nollapisteen maadoitusjohto ovat kunnolla kiinni ja ruostettomia.
