Miksi öljyupotettu muuntaja on välttämätön luotettavalle virranjakelulle?

2026-06-01 0 Jätä minulle viesti

AnÖljyupotettu tyyppinen muuntajaon yksi yleisimmin käytetyistä sähkölaitteista nykyaikaisissa voimansiirto- ja jakelujärjestelmissä. Se tunnetaan erinomaisesta jäähdytystehokkuudestaan, suuresta ylikuormituskapasiteetistaan, pitkästä käyttöikänsä ja kustannustehokkuudestaan, ja se on edelleen ensisijainen valinta yleishyödyllisiin palveluihin, teollisuuslaitoksiin, uusiutuvan energian projekteihin, kaupallisiin tiloihin ja infrastruktuurin kehittämiseen.

Tämä kattava opas tutkii, miten öljy-upotetut muuntajat toimivat, niiden etuja kuivatyyppisiin vaihtoehtoihin verrattuna, tärkeimmät sovellukset, huoltokäytännöt, ostonäkökohdat ja alan trendit. Oletpa sähköinsinööri, projektiurakoitsija, kiinteistöpäällikkö tai hankintaasiantuntija, tämä artikkeli auttaa sinua tekemään tietoisia päätöksiä sähkönjakelutarpeisiisi.

Sisällysluettelo

Mikä on öljyupotettu muuntaja?
Kuinka öljyupotettu muuntaja toimii?
Öljyupotettavan muuntajan tärkeimmät osat
Öljyupotettujen muuntajien tärkeimmät edut
Öljyupotettu muuntaja vs kuiva-tyyppinen muuntaja
Missä öljyupotettuja muuntajia käytetään?
Kuinka valita oikea öljyupotettu muuntaja
Ylläpidon parhaat käytännöt
Yleiset ostovirheet vältettävät
Tulevaisuuden kehitystrendit
Usein kysytyt kysymykset
Johtopäätös

Mikä on öljyupotettu muuntaja?

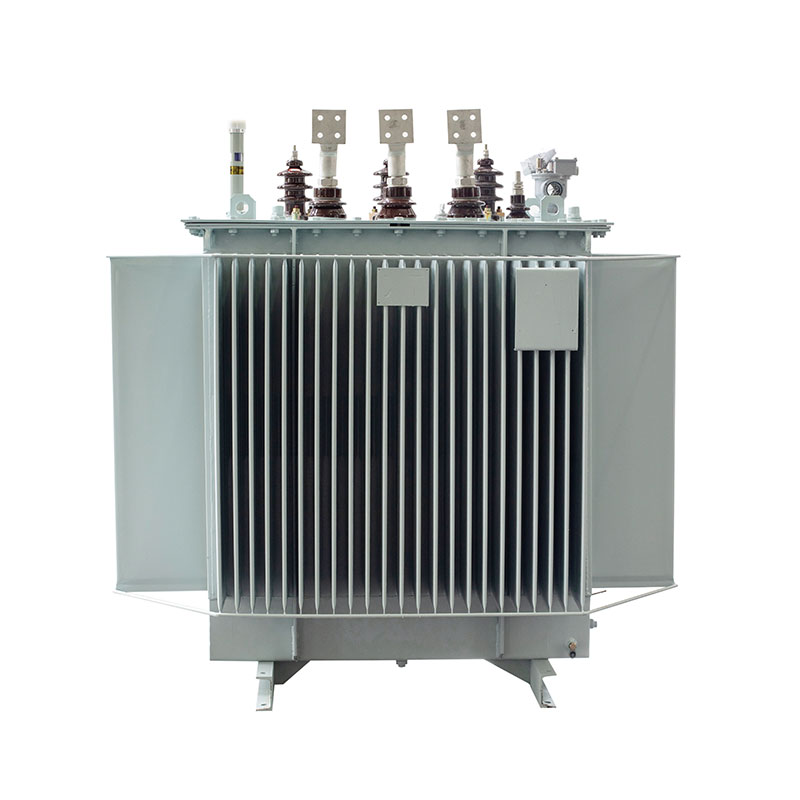

Öljyupotettu tyyppimuuntaja on sähkömuuntaja, jonka ydin ja käämit ovat kokonaan upotettu eristävään öljyyn. Öljy suorittaa kaksi kriittistä toimintoa samanaikaisesti:

Sähköeristys
Lämmönpoisto ja jäähdytys

Kun sähkövirta kulkee muuntajan käämien läpi, syntyy lämpöä. Eristävä öljy imee tämän lämmön ja siirtää sen muuntajan säiliöön ja jäähdytysjärjestelmään, mikä estää ylikuumenemisen ja varmistaa vakaan toiminnan.

Öljyllä upotettuja muuntajia löytyy yleensä:

Sähköasemat
Teolliset tuotantolaitokset
Kaivostoiminta
Liikerakennukset
Uusiutuvan energian hankkeet
Infrastruktuurin kehitys
Datakeskukset

Erinomaisen jäähdytyskykynsä ja korkean hyötysuhteensa ansiosta ne ovat edelleen yksi luotettavimmista virranjakeluratkaisuista maailmanlaajuisesti.

Kuinka öljyupotettu muuntaja toimii?

Toimintaperiaate perustuu sähkömagneettiseen induktioon. Kun vaihtovirta tulee ensiökäämiin, se luo magneettikentän muuntajan sydämeen. Tämä magneettikenttä indusoi jännitteen toisiokäämiin.

Käytön aikana energiahävikki tuottaa lämpöä. Eristysöljy kiertää luonnollisesti tai pakotettujen jäähdytysjärjestelmien kautta ylimääräisen lämmön poistamiseksi.

Käsitellä	Toiminto
Jännitteen tulo	Sähkö tulee ensiökäämiin
Magneettinen induktio	Ydin siirtää magneettivuon
Jännitteen muuntaminen	Toisiokäämi tuottaa halutun jännitteen
Lämmöntuotanto	Sähköhäviöt tuottavat lämpöä
Öljyjäähdytys	Eristävä öljy poistaa lämpöä

Tämä integroitu jäähdytys- ja eristysmekanismi lisää merkittävästi muuntajan luotettavuutta ja pitkäikäisyyttä.

Öljyupotettavan muuntajan tärkeimmät osat

Muuntajan komponenttien ymmärtäminen auttaa ostajia arvioimaan tuotteiden laatua ja pitkän aikavälin suorituskykyä.

Ydin

Valmistettu korkealaatuisista piiteräslaminaatioista energiahäviöiden minimoimiseksi.

Käämit

Tyypillisesti valmistetaan käyttämällä kupari- tai alumiinijohtimia tehokkaan tehonsiirron varmistamiseksi.

Muuntajaöljy

Tarjoaa eristystä ja jäähdytystä ja parantaa samalla toiminnan vakautta.

Tankki

Suojaa sisäisiä komponentteja ympäristöolosuhteilta.

Jäähdyttimet

Kasvata jäähdytyspinta-alaa tehokkaan lämmön haihduttamiseksi.

Konservaattori

Kestää lämpötilan vaihteluiden aiheuttaman öljyn laajenemisen ja supistumisen.

Buchholzin rele

Tunnistaa sisäiset viat ja parantaa turvallisuutta.

Öljyupotettujen muuntajien tärkeimmät edut

Monet organisaatiot valitsevat öljypohjaiset muuntajat, koska ne tarjoavat poikkeuksellisia toiminnallisia etuja.

1. Erinomainen jäähdytysteho

Öljy siirtää lämpöä paljon tehokkaammin kuin ilma, jolloin muuntaja pystyy käsittelemään raskaampia sähkökuormia.

2. Korkeampi ylikuormituskapasiteetti

Erinomainen jäähdytys mahdollistaa tilapäisen ylikuormituksen luotettavuudesta tinkimättä.

3. Pidempi käyttöikä

Matalammat käyttölämpötilat vähentävät eristeen ikääntymistä ja pidentää laitteiden käyttöikää.

4. Suurempi energiatehokkuus

Nykyaikaiset mallit minimoivat häviöt ja parantavat järjestelmän yleistä suorituskykyä.

5. Pienemmät kustannukset per kVA

Keskisuurilla ja suurilla teholuokilla öljyllä upotetut muuntajat tarjoavat usein paremman taloudellisen arvon.

6. Todistettu luotettavuus

Vuosikymmenten kokemus kenttätyöstä osoittaa erinomaisen toiminnan vakauden.

Öljyupotettu muuntaja vs kuiva-tyyppinen muuntaja

Tekijä	Öljy-upotettu	Kuiva tyyppi
Jäähdytystehokkuus	Erinomainen	Kohtalainen
Ylikuormituskapasiteetti	Korkea	Alentaa
Käyttöikä	Pitkä	Kohtalainen
Suuren kapasiteetin projektit	Ihanteellinen	Rajoitettu
Ulkoasennus	Erinomainen	Vähemmän sopiva
Alkukustannukset	Yleensä alempi	Yleensä korkeampi

Öljyupotetut muuntajat ovat usein käytännöllisin ratkaisu yleishyödyllisiin ja teollisiin sovelluksiin, jotka vaativat suuria tehoja.

Missä öljyupotettuja muuntajia käytetään?

Öljyupotetut muuntajat palvelevat monenlaisia toimialoja ja infrastruktuurisektoreita.

Sähkönjakelukeskukset
Teräksen tuotantolaitokset
Kaivostoiminta
Petrokemian tehtaat
Rautatiejärjestelmät
Aurinkovoimalaitokset
Tuulivoimalat
Kaupalliset kompleksit
Sairaalat
Datakeskukset
Lentokentän infrastruktuuri
Kuntien rakennushankkeet

Niiden joustavuus ja skaalautuvuus tekevät niistä sopivia sekä jakelu- että siirtoverkkoihin.

Kuinka valita oikea öljyupotettu muuntaja

Oikean muuntajan valinta edellyttää teknisten ja toiminnallisten vaatimusten huolellista arviointia.

Määritä tarvittava kapasiteetti

Laske todellinen kuormitustarve harkitessasi tulevaa laajentamista.

Tarkista jännitevaatimukset

Varmista, että ensiö- ja toisiojännitteet vastaavat järjestelmän teknisiä tietoja.

Arvioi ympäristöolosuhteet

Lämpötila, kosteus, korkeus ja saastetasot vaikuttavat muuntajan suunnitteluvaatimuksiin.

Harkitse jäähdytysmenetelmää

Yleisiä jäähdytysjärjestelmiä ovat ONAN, ONAF, OFAF ja OFWF.

Tarkista tehokkuustavoitteet

Pienemmät häviöt voivat vähentää merkittävästi käyttöiän käyttökustannuksia.

Arvioi valmistajan asiantuntemus

Luotettava valmistaja tarjoaa teknistä tukea, laadunvalvontaa, testausdokumentaatiota ja huoltopalvelua.

Ylläpidon parhaat käytännöt

Oikea huolto pidentää muuntajan käyttöikää ja minimoi odottamattomat seisokit.

Huoltotehtävä	Suositeltu taajuus
Silmämääräinen tarkastus	Kuukausittain
Öljytason tarkistus	Kuukausittain
Öljyn laadun testaus	Vuosittain
Lämpöskannaus	Vuosittain
Sähkötestaus	Jaksottainen
Jäähdytysjärjestelmän tarkastus	6 kuukauden välein

Ennaltaehkäisevä huolto vähentää merkittävästi muuntajavikojen ja kalliiden tuotantokatkosten riskiä.

Yleiset ostovirheet vältettävät

Kapasiteetin valinta perustuu vain nykyiseen kysyntään
Ympäristöolosuhteet huomioimatta
Keskity vain ostohintaan
Tehokkuusluokitukset huomiotta
Huollon saavutettavuuden laiminlyöminen
Työskentely kokemattomien toimittajien kanssa
Sertifiointivaatimusten huomiotta jättäminen

Näiden virheiden välttäminen voi parantaa projektin menestystä ja vähentää pitkän aikavälin toimintakuluja.

Tulevaisuuden kehitystrendit

Muuntajateollisuus kehittyy edelleen teknologisten innovaatioiden myötä.

Älykkäät valvontajärjestelmät
Online-kunnon arviointi
Digitaaliset sähköasemat
Ympäristöystävälliset eristävät öljyt
Edistynyt lämmönhallinta
Ennakoiva huoltotekniikka
Uusiutuvan energian integrointi

Nämä edistysaskeleet auttavat parantamaan luotettavuutta, tehokkuutta, kestävyyttä ja omaisuudenhallintavalmiuksia.

Usein kysytyt kysymykset

Q1: Mikä on öljyupotetun muuntajan tyypillinen käyttöikä?

Asianmukaisella huollolla monet öljyupotetut muuntajat toimivat tehokkaasti 25–40 vuotta tai kauemmin.

Q2: Miksi muuntajaöljy on tärkeää?

Muuntajaöljy tarjoaa eristyksen, jäähdytyksen ja suojan sähkökatkoja vastaan.

Q3: Soveltuvatko öljyllä upotetut muuntajat ulkokäyttöön?

Kyllä. Niitä käytetään laajasti ulkona ja ne toimivat luotettavasti erilaisissa ympäristöolosuhteissa.

Q4: Kuinka usein muuntajaöljyä tulisi testata?

Yleisesti suositellaan vuosittaista testausta, vaikka kriittiset asennukset saattavat vaatia useammin analysointia.

Q5: Voivatko öljyllä upotetut muuntajat tukea uusiutuvan energian hankkeita?

Täysin. Niitä käytetään laajasti aurinkovoimaloissa, tuulivoimaloissa ja energian varastointijärjestelmissä.

Q6: Mitä sertifikaatteja ostajien tulisi etsiä?

Asiaankuuluvat kansainväliset ja alueelliset standardit, kuten IEC, IEEE, ISO ja paikalliset apuohjelmavaatimukset, tulee tarkistaa ennen ostamista.

Johtopäätös

Öljyupotettu tyyppimuuntaja on edelleen yksi tehokkaimmista, luotettavimmista ja kustannustehokkaimmista ratkaisuista nykyaikaisessa voimansiirrossa ja jakelussa. Sen erinomainen jäähdytysteho, suuri kuormituskapasiteetti, kestävyys ja todistettu käyttöhistoria tekevät siitä suosituimman valinnan sähkölaitoksille, teollisuuslaitoksille, uusiutuvan energian projekteille ja infrastruktuurin kehittämiseen ympäri maailmaa.

Ymmärtämällä muuntajan suunnittelun, toimintaperiaatteet, valintakriteerit ja huoltovaatimukset organisaatiot voivat maksimoida laitteiden suorituskyvyn ja minimoida samalla käyttöriskit ja elinkaarikustannukset.

Tehon kysynnän kasvaessa ja energiajärjestelmien kehittyessä yhä kehittyneemmiksi öljypohjaiset muuntajat pysyvät kriittisenä komponenttina, joka tukee vakaita ja tehokkaita sähköverkkoja.

Taili Electric Co., Ltd.tarjoaa korkealaatuisia öljyllä upotettuja muuntajia, jotka on suunniteltu yleishyödyllisiin, teollisiin, kaupallisiin ja uusiutuvan energian sovelluksiin. Kokenut suunnittelutiimimme toimittaa luotettavia ratkaisuja, tiukan laadunvalvonnan, räätälöidyt tekniset tiedot ja ammattitaitoisen teknisen tuen.

Ota yhteyttäTänään keskustellaksesi projektisi vaatimuksista ja löytää ihanteellinen muuntajaratkaisu sähkönjakelujärjestelmääsi.
